祥华电力机电工程师讲述：EPS应急电源设计要求

EPS消防应急电源是一种以弱电控制强电变换的备用交流电源装置，主要为各种建筑和重要公共设施的消防应急照明和消防动力提供应急备用电源。

在建筑物发生火灾等情况时，为应急照明及其他重要的一级供电负荷提供集中供电。EPS应急电源采用了UPS电路成熟的逆变技术，在市电正常时逆变器处于启动状态，但不输出功率，市电由旁路越过逆变器输出供电，主要保障市电故障的应急供电问题。

EPS应急电源技术要求

EPS应急电源产品应满足《供配电系统设计规范》GB50052-95中“一级负荷应有两个电源供电：当一个电源发生故障时，其负荷不受到损害”的要求。

根据《消防应急照明灯具》GB17945-2000国家标准，对EPS切换时间及持续工作时间提出以下技术要求：

1、向普通应急照明灯具供电EPS电源的供电中断时间<5s，高危险工作及关键区域应急照明，EPS电源供电中断时间<0.25s。
2、在市电中断时，确保EPS应急电源放电时间不低于90分钟。
3、当市电电压在187~242V的范围内不允许EPS进入逆变器供电状态。
4、EPS应急电源充电器对电池组最长充电时间不大于24小时，最大连续过充电流不超过0.05C5A。

EPS配件功能要求

1、充电装置

• 要去采用高频开关技术的产品
• 产品要求模块化，维护方便；采用自主均流技术，可实现多模块并机扩容运行，并能满足大容量电池的充电要求
• 模块化，智冷方式

2、蓄电池组

• 满足质量保证为3年，使用年限不少于5~8年的免维护密封蓄电池，电池实际容量应和标准容量一直需提供原厂证明。
• 电池应急时间不小于90分钟（电池采用串联方式）
• 采用微机控制、液晶（LED）显示

3、逆变器

• 采用IGBT控制技术
• 宽输出范围，隔离稳压输出
• 运行参数可上传液晶显示单位

4、进线开关、双电源切换开关、内部组件及出现开关

• 为考虑每太应急柜防雷等级，需在每台应急柜中增设40KA/4P的浪涌保护器。

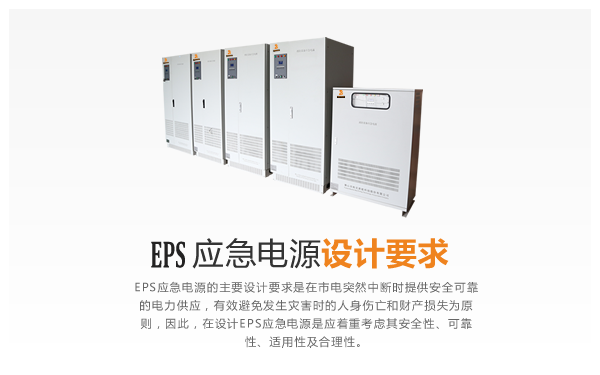

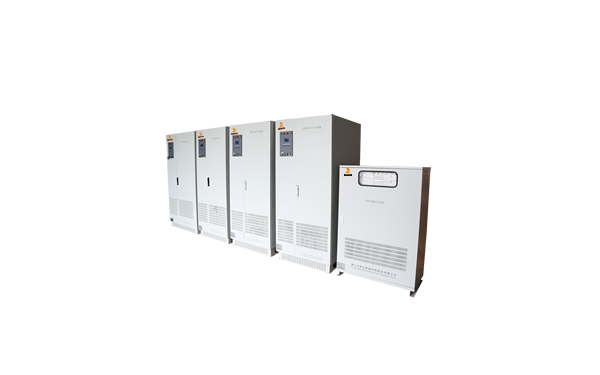

图：祥华电力EPS应急电源

EPS应急电源设计要求

EPS应急电源的主要设计要求是在市电突然中断时提供安全可靠的电力供应，有效避免发生灾害时的人身伤亡和财产损失为原则，因此，在设计EPS应急电源是应着重考虑其安全性、可靠性、适用性及合理性。

1、EPS消防应急电源的额定逆变功率应不小于最大的单台电动机及设备或成组电动机及设备可能的同时启动的功率，对于直流输出、现场逆变的EPS消防应急电源，应考虑逆变母线压降。
2、EPS消防应急电源的蓄电池容量应保证负荷稳定工作后，应急工作时间的要求。
3、消防专用EPS消防应急电源应急电源可作为火灾自动报警系统的备用电源，为系统或系统内的设备及相关设施(场所)供电，为消防设备供电的EPS消防应急电源不能同时为应急照明供电。
4、EPS消防应急电源为单相供电额定功率小于30KW、三相供电额定功率小于120KW的消防设备供电时，应采用以下方式：
1）交流输出的EPS消防应急电源，一台EPS消防应急电源可为一台设备或多台互投使用的消防设备供电;
2）直流输出、现场逆变的EPS消防应急电源，可以树干式或放射式配带多逆变/变频分机方式为一台设备或多台互投使用的消防设备供电。
5、为单相供电额定功率大于30KW、三相供电额定功率大于120KW的消防设备供电的EPS消防应急电源不应同时为其他负载供电。
6、有电梯负荷时，按最不利的全负荷同时启动冲击下情况下，EPS消防应急电源逆变母线电压不应低于额定电压的80%;无电梯负荷时，EPS消防应急电源的母线电压不应低于额定电压的75%。

总之，EPS应急电源作为火灾自动报警系统的备用电源，需通过国家消防电子产品质量监督检验中心的检验，获得公安消防产品合格评定中心颁发的“产品型式认可证书”，并符合《消防应急灯具》GB17945-2000，《低压电器外壳防护等级》GB/T 4942.2-1993国家标准方可销售使用。另外，消防设备供电的EPS应急电源不能同时为应急照明供电，避免引起事故。
