祥华电力高级机电技术工程师浅谈EPS应急电源的设计要点

EPS应急电源主要应用在各类建筑、医院、交通、高速公路、隧道、地铁、机场、工业、学校等场所的应急供电，是一种能向负载提供纯净正弦波的高质量供电电源。本期，祥华电力高级机电技术工程师做客四川祥华电力官网，浅谈《EPS应急电源的设计要点》专题内容。

EPS应急电源主要设计要点

1、EPS应急电源的额定逆变功率应不小于最大的单台电动机及设备或成组电动机及设备可能的同时启动的功率，对于直流输出、现场逆变的EPS，应考虑逆变母线压降。

2、EPS应急电源的蓄电池容量应保证负荷稳定工作后，应急工作时间的要求。

3、消防专用EPS应急电源可作为火灾自动报警系统的备用电源，为系统或系统内的设备及相关设施(场所)供电，为消防设备供电的EPS应急电源不能同时为应急照明供电。

4、EPS应急电源为单相供电额定功率小于30kW、三相供电额定功率小于120kW的消防设备供电时，应采用以下方式：

(1)、交流输出的EPS应急电源，一台EPS应急电源可为一台设备或多台互投使用的消防设备供电;

(2)直流输出、现场逆变的EPS应急电源，可以树干式或放射式配带多逆变/变频分机方式为一台设备或多台互投使用的消防设备供电。

5、为单相供电额定功率大于30kW、三相供电额定功率大于120kW的消防设备供电的EPS不应同时为其他负载供电。

6、有电梯负荷时，按最不利的全负荷同时启动冲击下情况下，EPS逆变母线电压不应低于额定电压的80%;无电梯负荷时，EPS应急电源的母线电压不应低于额定电压的75%。

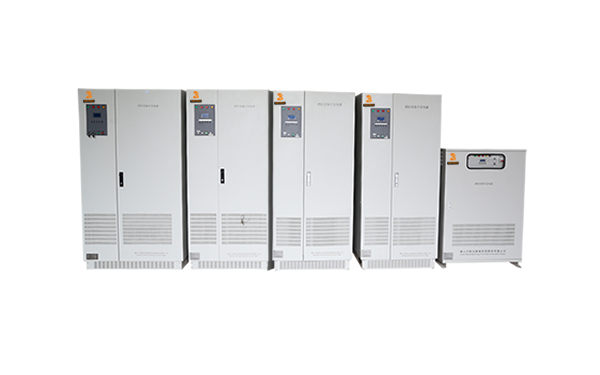

图：四川祥华电力柏克EPS应急电源产品外观图

EPS应急电源后备时间设计要点

为确保应急照明系统能正常运行，EPS应急电源根据《消防应急灯具》GB17945-2000 技术要求及《民用建筑电气设计规范》要求，对EPS应急电源切换时间及持续工作时间提出基本要求：

1、要求负责向普通应急照明灯供电EPS的供电中断时间＜5s．但对于高危险工作区及关键工作区的应急照明,EPS的供电中断时间＜0.25ｓ。

2、要求EPS配置足够容量的电池组，以便在市电供电中断时，至少确保应急照明灯可以继续工作90min以上。

3、EPS中的充电器对电池组的最长充电时间不大于24小时，最大连续过充电电流不超过0.05C5A。

4、能使水喷雾和泡沫灭火系统持续工作30分钟以上。

5、能使火灾事故广播系统持续工作20分钟以上。

6、各种警报、报警装置持续工作不小于10分钟。

7、消防电梯、排烟设备等持续工作60分钟以上。

EPS应急电源属于消防行业产品，因此，在设计应用当中，必须满足消防标准要求；为用户解决电力保障和消防安全问题，确保供电需求的安全性、可靠性，确保人员万物一次。若对本文内容存在疑问或建议，请联系四川祥华电力工作人员。
