祥华电力机电工程师讲述：消防EPS应急电源内部结构

消防EPS应急电源是一种以弱电控制强电变换的备用交流电源装置，属于电力电子类的电源设备。 消防EPS应急电源主要配用于消防行业的电气设备，主要作应急电源在市电停电以后的备用电源。使用范围主要在建筑工程、消防系统民用等领域使用，所有消防产品必须要符合GB17945的标准。

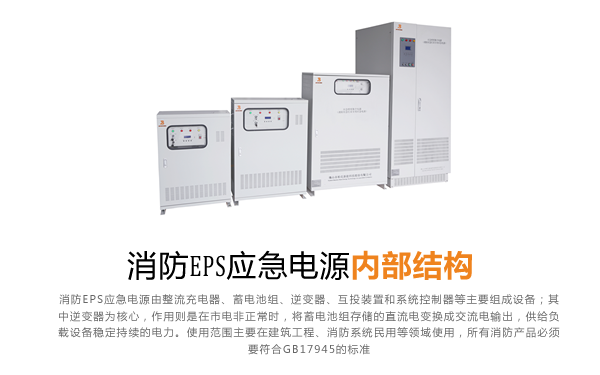

消防EPS应急电源内部结构

消防EPS应急电源由整流充电器、蓄电池组、逆变器、互投装置和系统控制器等主要组成设备；其中逆变器为核心，作用则是在市电非正常时，将蓄电池组存储的直流电变换成交流电输出，供给负载设备稳定持续的电力；整流充电器的作用是在市电输出正常时，实现对蓄电池组适时充电；同时，充电器的好坏直接对蓄电池的容量及使用寿命造成影响；互投装置是保证负载在市电及逆变器输出间的顺利切换；系统控制器是对整个系统进行实时控制，并可以发出故障告警信号和接收远程联动控制信号，并可通过标准通讯接口由上位机实现消防EPS应急电源系统的远程监控。


消防EPS应急电源配件

1、断路器：断路器是一种很基本的低压电器，断路器具有过载、短路和欠压保护功能，能保护线路和电源的能力；

2、熔断器：熔断器是一种简单而有效的保护电器，在电路中主要其短路保护作用。

3、双电源：双电源是指进线有两种不同的电源，主电源和备用电源；一般情况下用主电源，主电源突然断电时会自动切换到备用电源，当主电源恢复正常有自动切换到主电供电，切换时间可定；

4、浪涌保护器：浪涌保护器是为了防止雷电和其他内部电压进入设备造成损坏，兼具室外防雷和线路防雷的功能。

5、继电器：按作用原理分为电磁继电器、固态继电器、时间继电器、温度继电器、风速继电器、加速继电器、光继电器、声继电器和热继电器等；继电器就其在控制电路中的作用来说，是以一定的输入信号实现自动切换电路的“开关”。

6、接触器：接触器是一种用来接通或断开负载的交流主电路或大量控制电路的自动化切换器，主要控制电动机等设备，不仅能接通和切断电源，而且还具有低电压释放保护作用，控制容量大，适用于频繁操作和远距离控制，是自动系统中的重要元件之一。

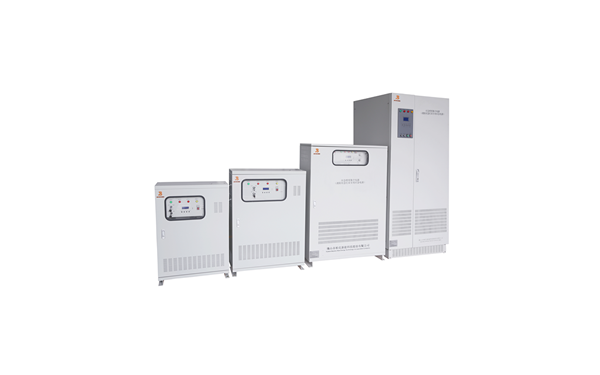

图：四川祥华电力航天柏克消防EPS应急电源产品

消防EPS应急电源应用

消防EPS应急电源具有一定先进性和实用性，能完全实现微机监控、微机处理，对消防应急照明、卷帘门、消防电梯、水泵、排烟机等消防设施实现自动控制，为一些大型高层建筑、机场、电信、铁路、高速公路、重要场馆等工程采用。


总之，消防EPS应急电源是已解决应急照明、事故照明、消防设施等以及负荷供电设备为主要目标，提供一种负荷消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供经紧急供电，用来解决照明用电或只有一路市电缺少第二电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。若对本文《消防EPS应急电源内部结构》专题内容存在疑问或建议，请与工作人员取得联系。
