祥华电力高级机电工程师讲解:EPS应急电源柜的安装

文章出处:www.cdbaykee.cn   信息来源:四川祥华电力官网   作者:EPS应急电源厂家   时间:2019年08月19日   浏览量:    【字体:

EPS应急电源柜是在现代建筑消防系统发挥着不可代替的作用,在商场、写字楼、学校等场所,都能看到EPS应急电源柜的身影。当市电突然断电或发生紧急情况时,为逃生通道提供照明,帮助人们快速有序的逃离是事故现场。当建筑物内电力供应设备出现问题时,应急照明灯在应急电源的控制下会自动打开,在外部断电时应急电源会自动切换模式,由之前的电力存储状态切换为电力供应状态。

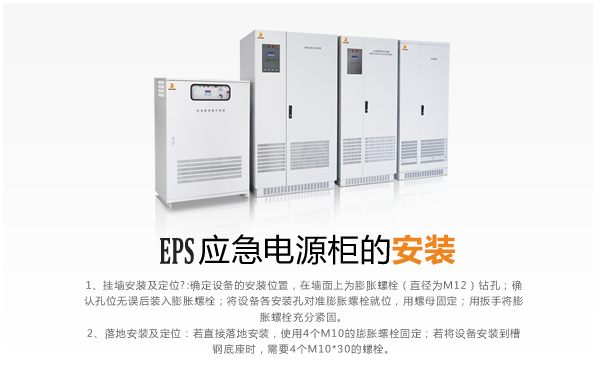

EPS应急电源柜安装

使用之前,我们应当如何将EPS应急电源柜进行安装投入使用呢?本期四川祥华电力高级工程师讲述《EPS应急电源柜的安装技巧》

一、EPS应急电源柜固定注意事项

1、移动设备前请确认设备所有外接电线均已拆除,设备内蓄电池均已拆除;

2、移动设备时应小心轻放,避免剧烈震动和撞击;

3、安装位置的环境应符合安全要求和设备技术规格要求,应避开阳光直射、火源、高温、雨淋、潮湿、可燃或腐蚀性气体;

4、固定设备的墙面应有足够强度以承担设备(包括蓄电池)的重量。

说明:0.5~2KW既可挂墙安装也可落地安装,还可镶墙安装(需定货时说明);3KW以上的只能落地安装。

步骤:

1、挂墙安装及定位

  • 确定设备的安装位置,在墙面上为膨胀螺栓(直径为M12)钻孔;
  • 确认孔位无误后装入膨胀螺栓;
  • 将设备各安装孔对准膨胀螺栓就位,用螺母固定;
  • 用扳手将膨胀螺栓充分紧固。

2、落地安装及定位

  • 若直接落地安装,使用4个M10的膨胀螺栓固定;若将设备安装到槽钢底座时,需要4个M10*30的螺栓。

二、EPS应急电源柜设备接线注意事项

1、输入市电规格应与设备的技术规格相符合;

2、设备输入、输出导线的铺设应符合电气安装规范,导线截面和接入端必须能够安全提供设备所需工作电流;

3、接线时,确认接线工作区域的市电已经切断,并将设备被所有开关、断路器均拔至“关”状态;

4、零线与火线不可接反,线端充分压紧以保证接触良好,设备外壳必须可靠接地;

5、施工时按照电工法规。

三、EPS应急电源柜安装技巧

1、检查各开关及按钮的位置各输入输出及旁路开关置于断开位置,自动/应急旋钮置于自动位置,强制启动旋钮置于正常位置。

2、逆变部分开通试验将各插头插入相应位置,检查完毕后,闭合逆变开关,将强制旋钮置于强制位置,待系统启动后再将强制旋钮置于正常位置。检查系统控制器及状态指示灯的状态是否正常,待全部正常后将切换控制板上开关关闭,整个系统下电。

3、电池的安装,电池要按电池装配图进行摆放,接线的原则是先难后易,先选择难下手的线进行连接。如果有导线悬空,一定要将悬空端用绝缘胶带处理。若无法确认是否正确,在每次连线之前测量将要连线的两端电压,如不为零,则要重新检查后再试。将所有电池间连线及电池检测线连接完毕后,测量电池的总电压是否正确,每节电池电压约为13V左右。测量电池检测线的插头端电压是否依次递增13V左右,如果不是,则要重新检查电池检测线。

4、电池与主机连接大部分EPS的主机部分均设有正负排,只要将电池组的正极接至主机的正排(一般为熔丝座的一端),电池组负极接至主机的负排。插入电池熔丝。

5、接入市电与用户确认输入线,接入保护地线,接入相应输入端子(有的直接为输入空开)。确认无误后,闭合输入空开,系统应能正常启动。

6、开通系统开启之后,检查系统参数设置是否正确,测试自动/应急旋钮及强制启动旋钮,系统的状态正常。接入负载,并确认无误(无短路,负载类型、容量正确)后闭合输出空开,负载正常工作。
