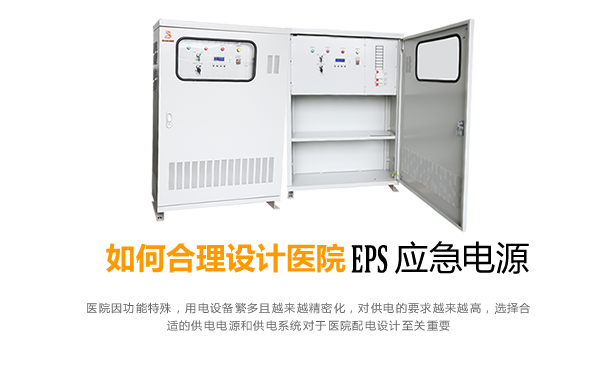

四川祥华电力高级机电工程师浅谈：如何合理设计医院EPS应急电源

医院因功能特殊，用电设备繁多且越来越精密化，对供电的要求越来越高，选择合适的供电电源和供电系统对于医院配电设计至关重要。本期，将跟随四川祥华高级机电工程师一起探讨，《如何合理设计医院EPS应急电源？》。

一、明确负荷等级

民用建筑电气负荷，依据建筑物在政治、经济上的重要性或用电设备的可靠性的要求分为三级。即一级负荷，二级负荷，三级负荷。

1、一级负荷

医院一级负荷包括手术室、ICU、CCU、产科、血透等临床科室、火灾报警及联动控制设备、消防水泵、消防电梯、排烟风机、高压氧动力机、安全监控系统、应急照明及重要的计算机网络系统等

2、二级负荷

医院二级负荷包括其余临床医技科室、电梯、生活水泵、一般排风机等

3、三级负荷

医院三级负荷包括病室照明、中央空调等负荷。

二、各级负荷供电要求

1、一级负荷的供电电源的要求

（1）根据《供配电系统设计规范》一级负荷用户应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到破坏，而且当一个电源中断供电时，另一个电源应能承担本用户的全部一级负荷设备的供电。

医院用电设备在市电情况下，备用电源应在规定的切换时间投入。要求自动恢复供电时间根据医院场所和设施的类别划分为：0.5s以内、0.5s~15s以内、15以上。要求恢复供电小于或等0.5s时，自备备用电源供电维持时间不应小于3h；其他备用电源供电维持时间不宜小于24h。

（2）供电形式：

①采用两路10KV线路供电（引自两个区域变电站）；

②一路10KV线路供电，另设柴油发电机组或EPS等备用电源；

③一路10KV线路供电，另从邻近单位取得低压电源（0.4KV）。

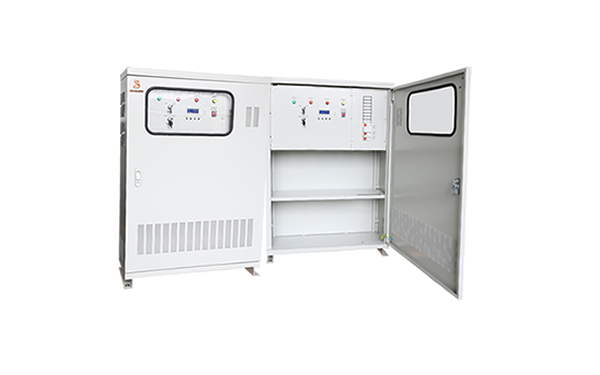

图：医院使用EPS应急电源产品图

2、一级负荷中特别重要的负荷供电

（1）一级负荷中特别重要的负荷，必须考虑一电源系统检修或故障的同时，另一电源系统又发生故障的可能，应从电力系统取得第三电源或自备电源（应急电源）。应急电源与正常电源之间必须采取防止并列运行的措施。在特别重要负荷用户的变电所内的低压配电系统中应设置应急供电系统，为特别重要负荷和一级负荷设备供电，并严禁将其他级别的负荷接入该应急供电系统中。

（2）供电形式：

①两路10KV电源+柴油发电机组（快速自起动）；

②两路10KV电源+EPS或UPS。

3、二级负荷供电电源要求

当电力变压器或线路发生常见故障时，不致中断供电或中断供电能及时恢复。二级负荷的供电系统宜由两回线路供电。其供电形式为：

（1）一路6kv及以上专用架空线或电缆供电；

（2）两根电缆组成的电缆段供电（每根电缆应能承受100%的二级负荷）。

4、三级负荷供电无特殊要求

应急电源根据允许中断供电的时间分类
