祥华电力高级机电工程师讲述：UPS电源报警与说明

UPS电源设备是现代电力设备的重要应用产品，采用了现代最先进的技术，及加入了报警系统，当机器故障时，能很好的给管理人员提供警报。而对于UPS电源设备会对哪些故障发出警报及应当如何处理？下面，祥华电力高级机电工程师将详细讲述《UPS电源报警与说明》。

UPS电源九大常见报警

1、开关状态异常：蜂鸣器长鸣，LCD显示开关状态异常

检查内容：

整流开关断开：LCD显示整流开关状态，检查整流开关是否自动跳闸，如果跳闸请检查是否有输出过载或短路现象；将LCD屏幕切换到输出菜单栏，查看输出电流，显示数据在规定范围请重新开启整流开关，报警自动解除，LCD显示整流开关状态是否正常，UPS电源恢复正常。

旁路开关断开：LCD显示旁路开关状态，检查旁路开关是否自动跳闸，如果跳闸请检查是否有输出过载货短路现象；将LCD屏幕切换到输出菜单栏，查看输出电流，显示数据在规定范围请重新开启旁路开关，报警自动解除，LCD显示旁路开关状态是否正常，UPS电源恢复正常。

电池开关断开：LCD显示电池开关状态，检查电池开关是否自动跳闸，如果跳闸请检查是否有输出过载或短路现象；将LCD屏幕切换到输出菜单栏，查看输出电流，显示数据在规定范围请重新开启电池开关，报警自动解除，LCD显示输入开关状态是否正常，UPS电源恢复正常，查看LCD显示电池像是栏的电池电压和充电电流，银河电池容量设置一致。

2、输入异常：蜂鸣器1秒，间歇3秒

检查内容：

输入相电压不在（165~275）VAC范围；

输入频率不在（45~55）Hz范围内；

整流开关没有闭合；

旁路开关没有闭合。

3、相序错误：蜂鸣器长鸣。

检查内容：

主输入电源故障或整流输入开关断开；

输入主点相序不对；

旁路输入相序不对；

主电输入缺相。

4、电池低压：蜂鸣器鸣1秒，间歇1秒

检查内容：

电池电压过低；

电池运行的时间低于设定的预定时间；

5、逆变器故障：蜂鸣器长鸣

检查内容：

逆变部分连接松动，导致逆变器不能正常工作；

熔断器断开，逆变器没有直流输入；

逆变输出有短路或输出过载；

逆变输出电压超出规定范围；

6、UPS电源过载：蜂鸣器鸣3秒，间歇1秒，面板过载指示灯点亮，LCD显示“过载”：指负载功率比额定输出功率大，即百分比数值大于100%，如果负载的峰值电流过大，那么UPS电源会报警。但UPS电源报警时，就需要减少负载容量。否则UPS电源就会自动转入旁路供电，时间的长短是根据负载过载总值的反比计算出来的。

7、温度故障：蜂鸣器长鸣

检查内容：

机箱通风孔被堵塞，造成散热不良；

机器的安装环境温度太高，使机器的温度超过而保护；

散热风扇没有工作造成功率部分过热。

8、系统故障：蜂鸣器长鸣

检查内容：主板的连接电缆松动接触不良，造成不能正常工作；

主板的设置不对，导致MCU收到的数据不对；

电池电压过低；

电源板不正常，导致控制电路工作不正常。

9、整流器故障：旁路电压故障或旁路保险丝SCR故障，以下情况也会造成报警器响起。

旁路输入电压错误；旁路输入开关断开；旁路SCR保险丝断开或因输出短路而烧毁。

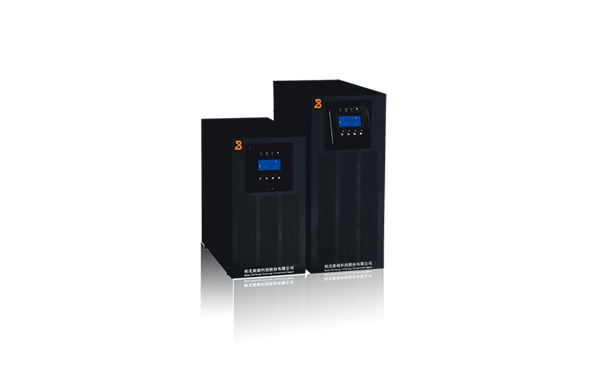

图：四川祥华电力航天柏克HS系列UPS电源

UPS电源蓄电池引起的故障问题及解决方法

1、新安装的柏克UPS电源不能启动

原因：新电池在存放过程中忽悠放电的现象，所以电池处于低电转态UPS电源不能启动。将UPS电源与电池和市电连接好，给电池充电一段时候，UPS电源就可重新开机启动工作了。

解决方法：检查UPS电源后面板额定电池连接插头是否连接；如果是机架式UPS电源，打开前面板检查电池是否连接。


2、UPS电源逆变工作一段时间后，UPS电源不能启动

原因：电池低电

解决方法：需要给电池充电

3、单节电池电压正常，但UPS电源不能启动

原因1：电池与电池之间的连接或电池与UPS电源之间的连接出现问题。如：连接点不牢固或者是连接点有氧化现象。

解决方法1：祛除氧化物重新连接。

原因2：UPS电源与电池连接的保险断了

解决方法：换一个保险即可。

另外，若机器出现一些状况时，请根据相应的步骤进行排除，不可盲目处理。若未重大故障报警，如：机器冒烟、起火、电池起火等，请立即按照关机步骤迅速将UPS电源关机，或将UPS电源打到维修旁路。若对本章内容存在疑问或建议，请与工作人员联系。
