祥华电力机电工程师讲解：UPS电源原理和维修技巧

UPS电源是为保障计算机的正常、安全运行而发展起来的一种供电系统，当市电电网存在：电涌、高压尖峰、暂态过压、电压下陷、噪音、频率偏移、市电中断等“电源污染”，UPS电源可保障输出电源以稳定、纯净、不间断的正弦波交流电压，从而使微机系统正常运行。

UPS电源工作原理

当市电正常为380/220VAC时，直流主回路有直流电压，供给DC-AC交流逆变器，输出稳定的220V或380V交流电压，同时市电经整流后对电池充电。

当任何时候市电欠压或突然掉电，则由电池组通过隔离二极管开关向直流回路馈送电能。从电网供电到电池供电没有切换时间。

当电池能量即将耗尽时，UPS不间断电源发出声光报警，并在电池放电下限点停止逆变器工作，长鸣告警。UPS不间断电源还有过载保护功能，当发生超载（150%负载）时，跳到旁路状态，并在负载正常时自动返回。当发生严重超载（超过200%额定负载）时，不间断电源立即停止逆变器输出并跳到旁路状态，此时前面输入空气开关也可能跳闸。消除故障后，只要合上开关，重新开机即开始恢复工作。


UPS电源维修技巧

1、在市电工作时，电源变压器噪声大

分析：当变压器的负载过重，或转态处于不平衡、不稳定时，就有可能发出异常的噪音。

维修技巧：检查变压器的次级并未发现碰线断了、匝间短路、元器件损坏故障。用酒精棉球轻轻擦洗干净，再将各连接插头、插座拔掉、重新插好后，变压器的噪音小时，UPS电源正常工作。

推测故障原因：可能是电路板灰尘多，某个连接插头不良引起变压器负载过重所致。

2、蓄电池电压偏低、开机充电十多小时，蓄电池电压仍充不上

分析：初步判断为蓄电池或充电电故障

维修技巧：

检查充电电路输入输入电压是否正常；若充电电路输入、输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障；

若断开蓄电池后充电电路输入、输出正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

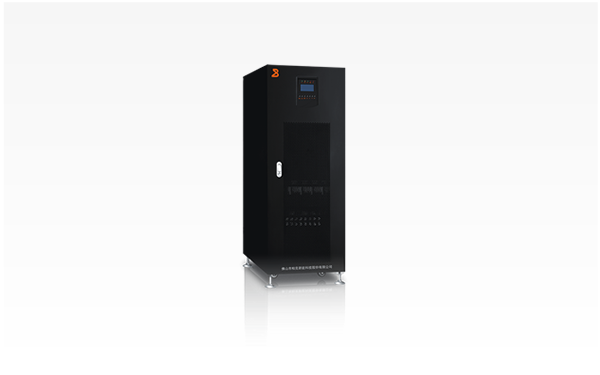

图：四川祥华电力航天柏克UPS电源

3、有市电时UPS电源输出正常，而无市电时蜂鸣器长鸣，无输出

分析：蓄电池和逆变器部分故障

维修技巧：检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身额的故障还是充电电流故障；若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常；若驱动电路输出正常，说明逆变器损坏；若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，；若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。若有责查明保护原因。

4、当市电中断时，逆变器不工作，红色指示灯长亮

分析：可因电池电压太低引起，打开机盖，则电池两端电压，加上市电后，电池两端电压不变，书名故障发生在充电电路上。

维修技巧：用万用表测两端直流电压正常，说明故障发生滤波电路之后。

5、UPS电源开机后，面板上无任何显示，UPS电源不工作

分析：其故障在市电输入、蓄电池及市电检测部门及蓄电池电压检测回路

维修技巧：检查市电输入保险丝是否烧毁；若市电输入保险丝完好，检查蓄电池保险是否烧毁，应某些UPS电源当自检不到蓄电池电压时，会将UPS电源所有输出及显示关闭；若蓄电池保险丝完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS电源不具备无市电启动功能时，UPS电源同样会关闭所有输出及显示。
