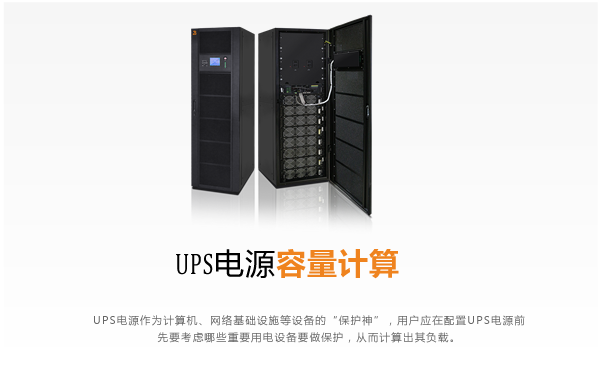

四川祥华电机高级机电工程师讲述：UPS电源容量计算

UPS电源作为计算机、网络基础设施等设备的“保护神”，用户该如何选择合适的UPS电源设备使用呢？下面，四川祥华电力高级机电工程师将详细为大家讲述《UPS电源容量的计算》内容，帮助用户选择合适的UPS电源设备，保障计算机等网络基础设备正常运行。

一、UPS容量的计算

UPS系统负载容量的计算：三相电路P=1.73×E×I；单相电路P=E×I（E（V）：线间电压；I（V）：线路电流；P（VA）：视在容量）

二、UPS容量计算的条件

1、负载表：在计算UPS电源容量时，可从负载表中的负载种类、电压、变电流、利用上述公式求出个别负载容量，再进行累加所得和，即为额定负载总和；

2、瞬间启动电流值

UPS电源系统会因受负载瞬间启动电流的影响，而进入过载保护状态，此时若无市电，UPS电源会切离输出，导致负载停电，故于UPS电源容量设定上应将瞬间启动电流列入考虑 ：Pr≥pb+ps /1.2～1.5 （Ps（VA）;UPS电源系统容量；Pb（VB）：已运转中的容量；Pr（VI）：瞬间启动容量）；

3、暂态电压变压动值

为避免瞬间投入重载导致暂态变动过大而影响负载供电，故一般讲负载急剧动值设定为50%。Pr≥ps /0.5；

4、高谐波电流值

电脑系统因都是容性负载，其负载电流非正弦波，故在UPS电源容量考虑上应注意是否有剩余。1、三相负载 Ps≥1.2~1.4Pr；2、单相负载Ps≥1.3~2.0Pr。

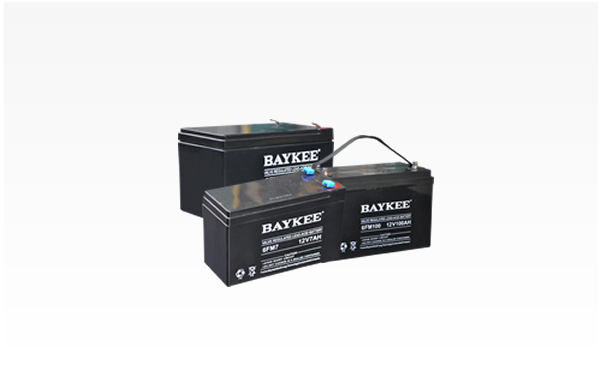

四川祥华电力蓄电池

三、蓄电池容量计算

负载一定是，容量的计算公式：C=P×T/Bf×Pf×Vb  （C（Ah）：电池容量；Vb(V)：截止电压；Pf：机器效益（0.8）；P（W）负载容量；Bf：电池效益（0.6）；T（H）：电池放电时间）。

蓄电池的容量是保障UPS电源运行时间长短的装置，用户应当根据负载设备容量及实际所需的后备时间进行配置，确保人员正常工作的开展。另外，若对本文存在疑问或建议，请与工作人员联系。
